高铁架桥机发电机组选型分析
发布时间:2021-03-16   浏览:1477次
高铁架桥机发电机组选型分析

【联系电话】18790530797

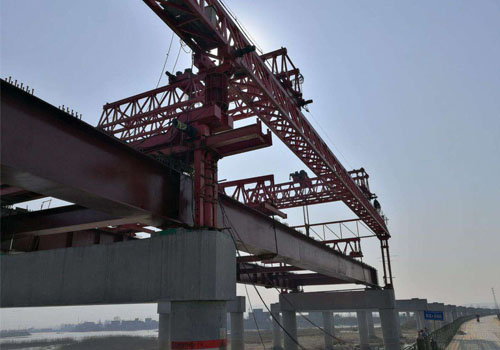

架桥机,是将梁场预制好的箱梁或T型梁放置到桥墩上去的特种设备,是如今的高速铁路和公路建设中一种不可或缺的特种设备。架桥机主要由钢结构、机构、液压和电气4大部分组成。其中的电机、泵站、电气系统和照明等都需要供电,但由于架桥机使用环境多在野外,地理位置比较偏僻,现场不能满足供电要求,因此大部分架桥机都需要配套发电机组。



发电机组主要由柴油发动机、发电机、控制系统及其他附件组成。发电机组的选型恰当与否直接影响到设备能否能够正常工作,因此非常重要,这里就来分析一下发电机组如何选型。



1架桥机发电机组主要类型

(1)柴油发电机组按照用途分类,可分为常用机组、备用机组和应急机组,架桥机所用机组为常用机组。



(2)架桥机发电机组根据现场使用环境和外防护的不同,可分为标准机组、带防护罩机组、静音型机组。



1)标准机组:标准机组没有防护措施,主要布置于架桥机上外带防护的位置,机组主要由柴油发动机、发电机、控制系统、底座、水箱、输出断路器、消音器、排烟管、波纹管和减震垫等组成。



2)带防护罩机组:带防护罩机组多用于对户外噪音没有特殊要求的场所,主要由标准机组、防护罩壳和排烟系统组成。带防护罩型机组未设置降噪措施,防护罩壳只能对于雨、雪及较大沙尘起到防护作用。带防护罩型机组成本相对标准机组稍高,机组运行时可开窗通风。



3)静音型机组:静音型机组多用于室外对环境噪音有特殊要求和室内需要防护降噪的场所,主要由标准机组、静音罩壳和排烟系统组成。静音柴油发电机组除具备标准发电机组各项功能外,还具备下列优点:机组整体外测噪音低,结构紧凑,外形美观;静音箱由1.5~3 mm钢板拼接而成,可拆卸,内部安装降噪材料,表面喷涂高性能防锈漆,同时具备降噪和防雨功能;箱体底部设有大容量油箱,能保证机组长时间工作需求;在箱体上开有观察窗、检修门,设有紧急停机故障按钮,以便观察机组的运行情况及在机组出现紧急情况时以最快的速度停机,避免机组受到损坏。考虑到环境保护和野外情况,目前架桥机选用最多的正是此类型发电机组。



2机组的功率选择

2.1 机组额定功率确定

在确定机组功率时,要考虑机组所带负载的功率和电机起动方式,并留有余量。架桥机上主要负载为行走驱动电机、泵站、电气控制柜和照明等。在核算额定功率时,除了把各用电功率相累加,还需要考虑电机起动时的瞬时冲击,特别要注意电机的起动方式。目前架桥机上所用电机主要有以下几种起动方式:



(1)直接起动:在机组容量和负载两方面都允许的情况下电机直接额定电压起动。其因操作控制方便、维护简单、比较经济而得到广泛应用。直接起动主要用于小功率电机的起动,起动时电流较大。



(2)Y-△起动:对于正常运行的定子绕组为三角形接法的鼠笼式异步电动机来说,如果在起动时将定子绕组接成星形,待起动完毕后再接成三角形,就可以降低起动电流,减轻对电.网的冲击。这样的起动方式称为星三角减压起动,简称为星三角起动或Y-△起动。采用星三角起动时,起动电流只有原来按三角形接法直接起动时的1/3,起动电流大大降低,减少了对机组的冲击。



(3)变频起动:变频器控制电机,在调速时使电机保持恒转矩,当频率向上调整时,电压也随着向上调节,当到达最高频率时,电压和供电电压相仿。变频起动就是通过变频器调整频率让电机平稳起动,减少电机起动瞬间的大电流对机组的冲击。此种起动方式起动电流比直接起动小。



2.2注意后 备功率和额定功率的区别

(1)要注意后备功率和额定功率的关系。市场上有些厂家把后备功率当作额定功率来介绍和销售机组,不向客户解释两种功率的区别。实际上后备功率=1.1X额定功率,而且后备功率只能在12 h连续运行中使用1 h。



(2)要注意kW和kVA的关系。国内普遍都是用额定功率来表示柴油发电机组的功率,而在国际上是采用视在功率来表示发电机组功率,二者单位分别为kW和kVA, kW是有功功率,kVA是视在功率。有功功率P、无功功率Q、视在功率s、功率因数cos φ的关系为:P=S Xcosφ,Q=sXsinφ。在机组选择上,通常选取功率因数为0.8,即1kVA相当于0.8kW。在机组选取时要注意机组厂家所报功率的单位,避免厂家夸大功率,把kVA当成kW卖给客户。



以上就是关于高铁架桥机发电机组选型分析,想要了解更多起重机方面的知识,欢迎电话咨询!
