关于架桥机调头工况与工步这几点要了解
发布时间:2021-03-15   浏览:146次
关于架桥机调头工况与工步这几点要了解

【联系电话】18790530797

关于架桥机调头工况与工步这几点要了解

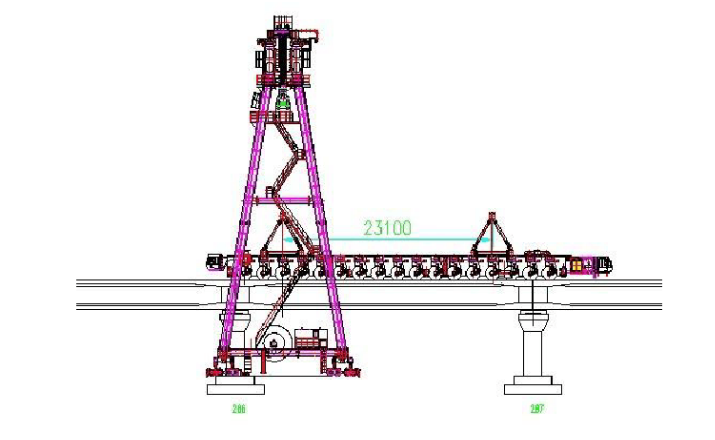

运梁车驮运架桥机至梁场工祝

工步1

(1)将运梁车开到梁场内的TL- 287梁面上;


(2)用跨线提梁机将架桥机的高位驮运支架按照设计位置安放并固定在运梁车上。

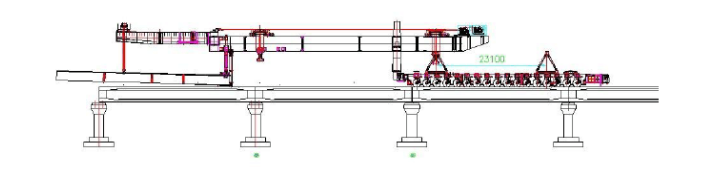

工步2

(1)运梁车装上驮运提升架低位停放在后支腿后端。驮运提升架承力(运梁车高位),使后支腿走行轮脱离走行轨,前吊梁小车运行到后支腿中部做好吊后支腿下横梁的准备;



(2)拆解后支腿下横梁与支腿的联接,前吊梁小车吊着后支腿下横梁向前运行到主梁前部,再向上吊升,使其底部距路基面3. 5m,给运梁车进入桥机下方腾出空间。安装后支腿的临时支腿。

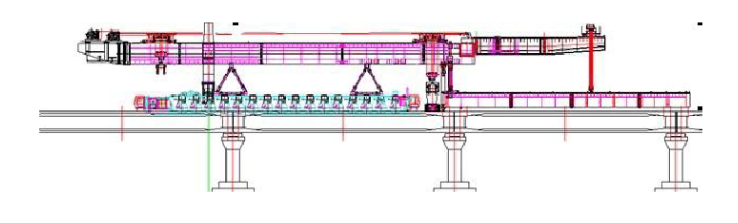

工步3

(1) 运梁车开到架桥机下部并顶起架桥机;

(2)运梁车驮运架桥机到梁场跨线提梁机下。






运梁车驮运架桥机调头工祝

工步1

(1) 运梁车降到低位;


(2)架桥机的后支腿临时支腿、前支腿在桥面上支承好;


(3)运梁车开离架桥机。

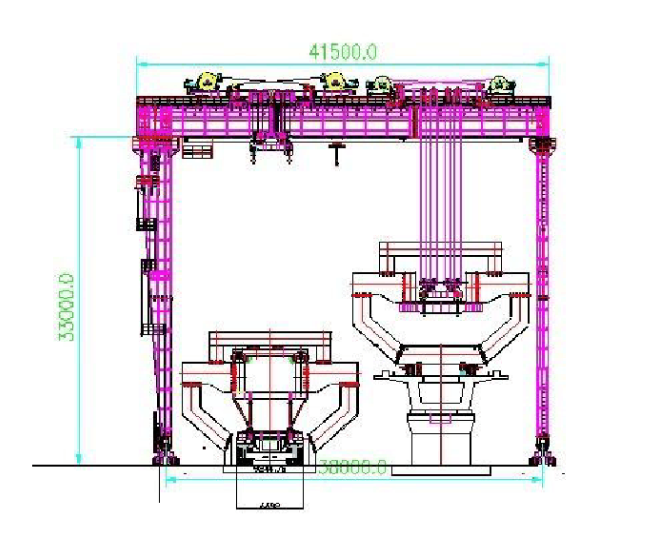

工步2

(1)提梁机吊卸运梁车到地面;

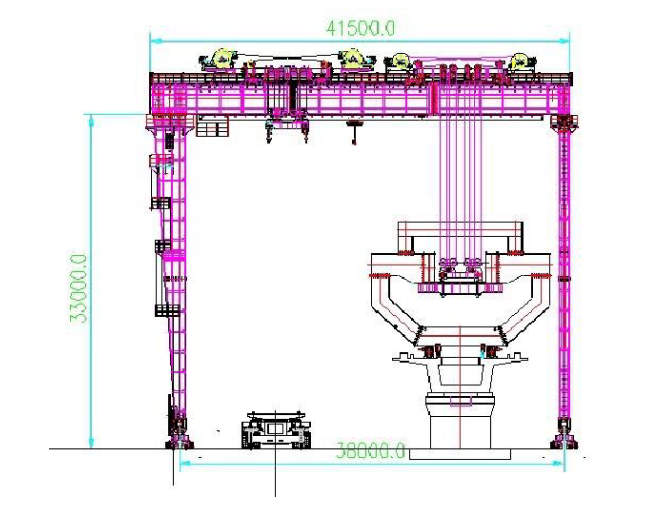

工步3

(1)将下导梁放于梁面上,两台提梁机将下导梁吊到运梁车上


(2)掉头后安装前后支腿再用提梁机吊装到第-待架梁的桥墩上。


(3)提梁机将架桥机吊至运梁车上;


(4)运梁车在掉头场地掉头。

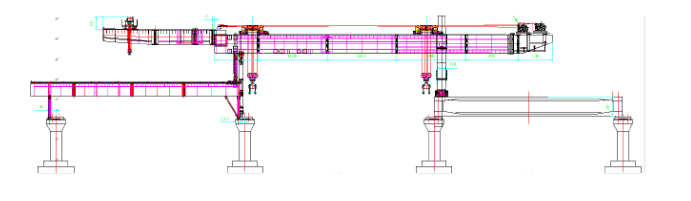

架桥机上桥及组装工祝

工步1

(1)提梁机吊装架桥面到桥面上;


(2) 架桥机在桥面上支承好以后,安装后支腿的下横梁。




以上就是关于架桥机掉头工况与工步,想要了解更多起重机方面的知识,欢迎电话咨询!
