起重机用单绳抓斗的工作原理
发布时间:2021-03-11   浏览:1439次
起重机用单绳抓斗的工作原理

【联系电话】18790530797

单绳抓斗是在起重机中常用的一种抓斗,一般组成由吊梁(环)、钢丝绳、滑杆、上承梁、滑架组、下乘梁、撑杆、斗部等组成。单绳抓斗主要是依靠抓斗的滑移块,凸块,凹槽以及顶针相互作用完成卸料过程。小编为大家介绍下起重机用单绳抓斗的工作原理.

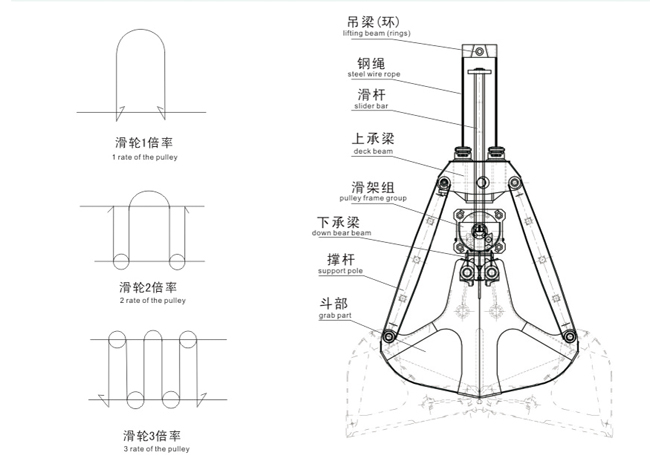

单绳抓斗结构图

起重机单绳抓斗工作流程:

1.先从抓斗打开放在物料上面开始,由于重力作用,滑移块下降,凸块被顶针顶成约30°角。


2.提钢丝绳,整个滑移块顺着导轨上移,移动一小块距离之后凸块与凹槽衔接(凸块再次小角度旋转),带动整个下承梁上移,完成抓斗关闭抓料。


3.卸料时,释放钢丝绳,此时抓斗底部先接触支撑面,由于重力作用,滑移块下降,凸块被顶针顶成水平方向(抓斗没有打开)。


4.提钢丝绳,滑移块上移,凸轮被凹槽挡至垂直状,处于导轨外两侧,于是滑移座与下承梁分离,向上趋接上承梁,抓斗在离开地面瞬间由于重量作用,斗瓣打开卸料。


5.卸完料的抓斗在空中处于打开状态,放在物料上面,滑移块下降,凸轮被顶针顶成约30°角,完成一个抓取过程单绳抓斗的工作原理比较简单,一般应用于单钩起重机,因为抓斗不靠电力驱动,无法在空中张合。
