双导梁架桥机架设公路梁施工步骤
发布时间:2021-03-06   浏览:190次
双导梁架桥机架设公路梁施工步骤

【联系电话】18790530797

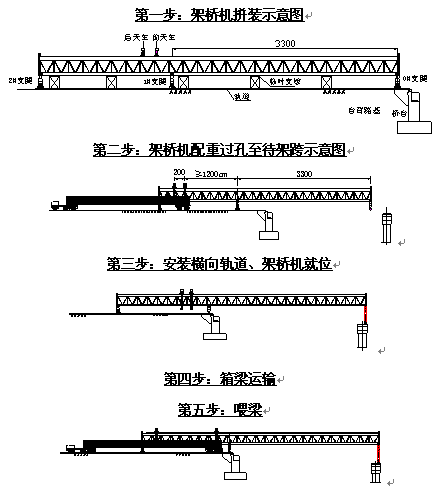

第一步:双导梁架桥机拼装、鉴定、试运行

(1)按架设最长31.9m梁拼装架桥机,前后支腿间距设定33m。架桥机拼装由有资质的专业队伍进行,拼装完成后,项目部组织相关人员验收,验收合格后报请有资质的鉴定部门]对架桥机进行安全、使用性能做全面鉴定,鉴定合格,出具鉴定报告后方可投入使用。



(2)架桥机鉴定合格正式使用前需进行试吊。试吊方法为拆除拼装支墩,将前后天车运行至0#一1#支腿之间 ,使两天车间距与箱梁两吊点之间距离相等,将梁运送至吊点位置,固定运梁台车,安装吊具,检查合格后启动天车,将箱梁吊离台车5cm左右,关闭天车,观察天车刹车情况及架桥机工作情况,确认安全后进行下一步试吊。



(3)启动天车,将梁提升30cm左右,观察天车起吊速度同步性情况,然后将梁下降10cm左右,同时制动两吊梁天车,确认架桥机各部件对箱梁冲击的适应性。



第二步:架桥机配重、过孔至待架跨

(1)0#、1#、2#支腿均承重状态下,将天车运行至架桥机后端,经计算,前天车至1#支腿距离应不小于12米,运梁台车将梁运送至前天车吊点位置,安装吊具,检查合格后启动天车,吊梁钢丝绳收紧,但不吊起,将箱梁作为架桥机前行过孔配重。



(2)拆除0#支腿,开动架桥机及运梁台车,使架桥机及运梁台车-起前行。观察架桥机与运梁台车运行情况,以及运梁台车与架桥机运行的同步性情况,测定运梁台车车速,作为以后提梁时运梁车的控制速度。在架桥机运行3- 5米后 ,停止运梁台车和架桥机前行,观察架桥机纵向稳定性及制动情况,测定架桥机前端挠度,确认正常后继续同时启动运梁台车、架桥机缓慢匀速走行。


122278610_1_20180118112048754


(3)观察0#支腿运行位置,当0#支腿运行至前方桥墩设计位置时,停止运行,安放0#支腿。


第三步:安装横向轨道、架桥机就位

(1)铺设0#、1#支 腿横向行走轨道,使走形轮在横向轨道上就位。横向轨道须铺设顺直,两条横向轨道间距均匀,以保持0#- 1#支 腿间中心距离不变。


(2)顶起架桥机前部到设计位置,消除架桥机悬臂挠度,安装 (接长) 0#支腿,架桥机就位。

第四步:双导梁架桥机箱梁运输。


(1)箱梁由龙门吊提运至运梁台车上,需放置平稳、牢固,并设置可靠防倾覆设施,满足要求后方可开动运梁台车。


(2)箱梁由运梁台车沿已成型路基运输至台背位置。运行应缓慢,平稳,前后台车司机须保持步调一致,不能拐急弯,安排专 人负责、指挥。


(3)当己架跨的箱梁作为运梁台车车道时,必须先对箱梁进行加固处理,将台车待行走的两片箱梁横梁和顶板湿接缝钢筋部分连接(焊接不少于30%) , 标明运梁车车道。


第五步:喂梁

(1)运梁台车将梁运送至架桥机两主梁间的喂梁位置,开动前天车至箱梁吊点位置,吊点位置设置在临时支座附近,但要避开临时支座位置,以方便落梁时临时支座安装。栓绑好待架梁后起吊,将梁吊离台车10cm左右。


(2)开动前天车前行,同时开动运梁台车,保持同步,使台车、前天车吊起箱梁缓慢前行。天车运行时,注意观察架桥机、轨道、天车运行情况有无异常,有异常时,停止前行,分析原因,做出处理后再运行。


第六步:提梁到待架跨

(1)箱梁第二吊点运行至后天车位置时,停止运行,栓绑好第二吊点钢丝绳后,开动后天车,将梁吊离运梁台车10cm。


(2)同时开动前、天车,使两天车缓慢匀速同步前行。运行过程中注意控制天车运行位置,确保将梁吊运至设计纵向位置(横移后为待架梁水平投影位置)。


(3)天车行走前须设置限位装置,控制天车运行范围,提梁、运行过程中,根据运行线路情况确定提梁高度,保持梁体水平。


第七步:架桥机横移、落梁就位

(1)提梁到设计位置后,拆除2#支腿,再一-次检查横向轨道,确认无误后开通0#、1#支腿走行小车,保持小车运行速度同步,将架桥机进行横移,使待架梁位于设计位置正上方。


(2)同时启动两吊梁天车,缓慢落梁。当梁距临时支座2一3cm时 ,关闭一台天车,开启另一台天车,使梁- -端先落在临时支座上,然后启动另-台天车,使梁另- -端落在临时支座上。


(3)检查箱梁与临时支座接触情况。箱梁与临时支座均须接触严密,当出现落空时,须启动吊梁天车,将梁吊高1- -2cm ,用薄钢板进行塞垫。


(4)箱梁架设完成后,立即设置临时支撑,防止箱梁倾斜、倾覆。当架设完两片及两片以上时,立即连接横梁和顶板湿接缝钢筋,将所架设箱梁连接成整体,以防止箱梁倾覆。


(5)临时支座安装前需将支座位置清理干净,安放稳固,不平时采用薄钢板支垫,控制两临时支座压实后标高一致。 永久支座安装前,先对垫石进行检查,满足设计要求后,按规范和设计要求在垫石.上安装支座。


第八步:架桥机横移至喂梁位置

落梁就位,检查无误后, 一片梁架设完成,收起两天车钢丝绳,将架桥机横移至喂梁位置,吊梁天诟移,按照前述方法,进入下一片箱梁架设工作。


以上就是关于双导梁架桥机架设公路梁施工步骤,想要了解更多起重机方面的知识,欢迎电话咨询!
