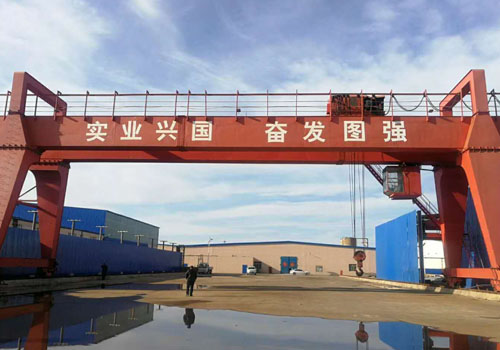

室外工程龙门吊的常用供电方式
发布时间:2021-02-23   浏览:46次
室外工程龙门吊的常用供电方式

【联系电话】18790530797

龙门吊厂家小编为大家介绍下室外工程龙门吊的常用供电方式:

一、龙门吊卷线盘(电缆卷筒)供电:


       适合运行距离≤150米(中间供电、容线80米)、线径≤25mm2的YH型橡套多股束铜芯电缆;运行距离≤100米(中间供电、容线60米)、线径≤95mm2的YH型橡套多股束铜芯电缆.

二、龙门吊单极组合滑导供电:


       1、对运行距离无明显长度要求,但不宜适用于300米以上的行程;


       2、架设高度一般不超过3米,以略高于正常人头、但又伸手碰不着较易(2.4米高较多);


       3、依据现场工况,可地沟式、溜地式(高50公分左右)、任意高度(1-2米均可)、常见是2.4米左右,但不宜超过4米(因为,单极组合滑导供电方式的抗风能力相对较差),不同工况的布局形式。

三、架高供电:


       这种供电方式适合运行距离远(300米以上)、工期长(一年或两年以上)、线下要通行货车或龙门吊通过场内道路,此种供电方式一般采用水泥线杆,也有以圆型、方型钢管替代的,电线多以单股铜裸线,也有护套铜线或护套铝线。


其步骤如下:


一:计算龙门吊总功率(千瓦数):


       主起升15*2=30KW
       副起升13KW
       葫芦运行0.8*2=1.6
       小车4.5*4=18KW
       大车5.5*6=33KW
       电动电缆卷筒:4.5KW
       总功率:100KW

二:计算龙门吊总功率下产生的电流:


       I=功率W/系数490=200A(即正常情况下配200A的H型单极组合型即可,考虑到H型单极组合滑线为铝制,须加倍乘2,再按照大(一)级的原则,配500A铝单极组合滑线即可。

三:计算所用电缆线径(主电缆或卷线盘电缆):


       电缆平方数=I(电流/系数4)=200/4=50mm2,即3*50+1*25铜电缆
