浅谈对大型架桥机设备自动化控制研究
发布时间:2021-01-27   浏览:204次
浅谈对大型架桥机设备自动化控制研究

【联系电话】18790530797

大型架桥机的应用主要是针对一些国家重点的铁路工程项目建设,如T型梁的架设以及铁路轨道的铺设工作都离不开大型架桥机设备的支持。在现代铁路网络及高铁体系的快速发展,大型架桥机所能够发挥出的作用逐渐显现,如何保证满足大型架桥机设备自动化控制的要求,还需要做好深度研究。


1 大型架桥机设备自动化控制构成及原理

1.1 大型架桥机构成与原理

大型架桥机的构造主要包括以下几个组成部分:架桥机前支腿、中支腿、后支腿、架桥机主梁、下导梁、运梁架桥机台车、架桥机起升机构、起重纵移天车、架桥机液压装置、电子装置与安全系统等。多结构构成大型架桥机,并能够持续为现代化建设提供服务。

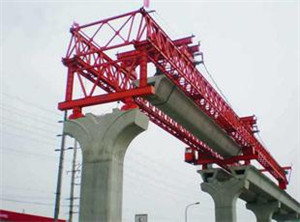

大型架桥机的基本工作原理为:以架桥机的前支腿、后支腿作为整个系统的承载机构,以中支腿作为架桥机的尾翼,下导梁作为运梁的主要通道,运用运梁架桥机台车将混凝土箱梁输送到整个架桥机的腹腔中心位置。后运用架桥机起升机构将缓凝土的箱梁后端与架桥机完成对接,起重纵移天车将混凝土箱梁前段吊起来,通过纵移的方式最终放置在桥墩上实现安装。


1.2 架桥机电子装置控制系统构成及原理

架桥机电子装置控制系统构成可以分为五个部分:架桥机前支腿和后支腿液压泵站、架桥机起重天车液压泵站、架桥机运梁台车变频柜及卷扬机变频柜。


从架桥机整个电子装置控制系统中可以看到,各组成部分之间的协调关系都是依靠灵活的逻辑控制电子程序技术来具体实现,确保整个电路的稳定性与可靠性要求,通过设计灵活性的机构保证架桥机的安全性与可控性。架桥机的操作控制信号传输主要是依据控制台与控制台的遥控器发出,各组成机构接收信息信号完成任务执行。为保证运行的高度可靠性,还需要将各项指令与故障信号按照模拟量的方式录入到可编程的电子程序系统当中,依据运算处理与相应指令进行运作与有条不紊的运行。以显示器的控制方式完成对现场电气设备运行状态的监测与故障预警。


2 大型架桥机设备自动化控制系统分析

大型架桥机设备自动化控制系统中还包括无线遥控系统与安全保护装置系统两类,作为关键性的控制系统,在此进行详细分析。


2.1 无线遥控系统

无线遥控系统在大型架桥机工作过程中的应用,有助于自动化控制系统的提升。在应用过程中这套遥控设备结构简单,操作具有较强的便捷性,能够快速处理信息的接收与发送两个功能,只需要通过手指进行简单的一按,则能够实现前后运梁架桥机台车向前或者向后的移动,这一过程可以使单体运行或者联机运行处理。


无线遥控系统当前已经被应用到多个领域之中,通过可触摸显示屏将各项功能与操作键进行关联,架桥机的电子装置运行状态与运行过程中涉及到的各项参数变化,都能够在系统当中显示,以清晰地图像与准确的参数表现出来,更直观而准确的了解大型架桥机的参数变化,做好对整个工作过程的布局与控制。一旦出现架桥机运行故障现象,也可以第一时间发现与消除。


2.2 安全保护装置系统

安全一直是工程项目关注的首要问题之一,大型架桥机安全保护装置系统是保障安全的关键要素。从另一个角度来看,大型机械设备的安全与稳定性主要是由系统软件设计与硬件来具体构成。对于架桥机而言,每一个系统之间的衔接都有较高的要求,包括规范动作与要求限制。以架桥机的油缸与负载为例,二者作为构成架桥机的组成部分在负载层面都不得超过一定的限制,所以在设计的过程中通过一种叫做电子限位的压力阀来完成调节处理,当超出这一负载值时原有的操作执行动作将会停止,避免事故的产生与危险的发生,做到防患于未然。


架桥机的安全保障装置主要包括以下赘霾糠郑浩鹬鼗承载重量限制器、起重纵移天车运行限位装置、液压装置故障报警装置、架桥机电子系统电流过压或欠压显示器、架桥机风速报警装置、架桥机防碰撞装置以及紧急停车装置等,当然除此之外还包括系统断电归零保持装置等。


从架桥机的安全保护装置系统构成中可以发现,各装置都是为保证架桥机得以安全运行。起重机承载重量限制器用来对重量负载进行具体限制,避免由于重量过大所产生的影响;起重纵移天车运行限位装置主要是避免由于运行限位引发的安全隐患,以运行限位装置进行预防;系统断电归零保持装置是为了避免由于断电之后系统停止运行,在来电之后自动运行所引发的故障因素等。这些保护装置直接决定着系统安全,防止意外与事故的产生。


在软件的安全层面,需要对编程进行具体的规定与设计。比如,以可编程控制系统保证系统的运行与故障的连锁,对施工现场进行安全监测与具体监控,将所检测到的信号串联起来,增强系统的安全稳定性。一旦架桥机在运行阶段出现安全故障,一方面触摸显示屏会显示故障画面,通过蜂鸣报警器与灯光信号发出报警信号。另一方面也会自动取消或者终止一切动作,待所有故障得以消除之后回复正常工作秩序。


以上就是关于大型架桥机设备自动化控制研究,想要了解更多起重机方面的知识,欢迎电话咨询!
