关于龙门吊缆风绳受力计算分析
发布时间:2020-12-22   浏览:318次
关于龙门吊缆风绳受力计算分析

【联系电话】18790530797

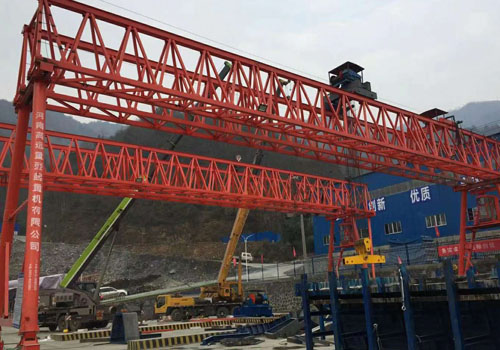

风力和龙门吊支腿偏摆量以及主梁对支腿的撞击力在龙门架平面引起的龙门吊缆风绳受力计算(即X、Y方向产生的拉力)

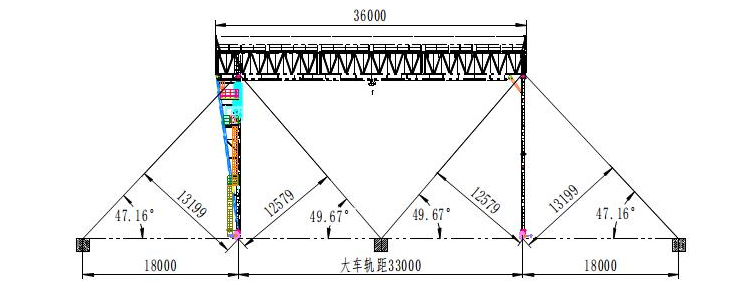

下图为龙门吊缆风绳受力分析图:



微信截图_20201219100631


a.风力、偏重载荷和支腿偏摆量在支腿方向引起支腿的倾覆力矩:


M1=Fw*Hw +Gb1 *Hb1+Gb2*Hb2


=87379X 19+140000X 0.63+200000X 1=1948401N.m


其中风载Fw=CkKqA=1 .6X 1.23 X 600X0.4X 185=87379N,


Ck:风力系数(跟迎风面的结构有关)


K:风力随高度变化系数


q: 不同等级风下的计算风压


(大雨、风力在五级以上等恶劣天气,必须停止露天起重吊装作业。计算受力时按十一级风计算,风压q=600N/m2)


A:迎风面积(185 是龙门吊侧视迎风面积用(2.4+13) *24/2=185, 龙门吊侧面积按照梯形面积计算,0.4是龙门吊实际迎风面积系数)


龙门吊支腿高度Hw=19m,支腿重量Gb=140000N,主梁重量Gr-200000N


支腿倾斜3°时2/3高12m处的偏摆量Hb=12X tan3 =0.63m


支腿倾斜3°时全高19m处的偏摆量Hb=19Xtan3 =1 m


b.单根龙门吊缆风绳承受倾覆力矩计算:


F= M/hn=1948401/12.5/2-155872N/2=15.6t/2=7.8t,其中h=12.5m


F总=F/cos (11.9° /2) =7.8t


c.风缆按4.5倍安全系数选取,要求钢丝绳破断拉力大于35.1t选,选取钢丝绳6X


37- φ 26-1770,单股钢丝绳破断拉力E F=38.2t


安全系数n=38.2/7.8=4.9>4.5。



       以上就是关于龙门吊缆风绳受力计算分析的相关知识,想要了解更多,欢迎电话咨询!
