大纵坡架桥的施工办法实例
发布时间:2020-12-22   浏览:609次
大纵坡架桥的施工办法实例

【联系电话】18790530797

4.8%大纵坡架设40米T梁,架桥机架设预制砼梁或钢梁,其纵坡不宜超过2.5%,本案40米跨着4.8%大纵坡,单跨前后高差1.92米,如无科学合理方案,极易酿成事故。现探讨如下:

一、4.8%纵坡T梁架设,架桥机应符合以下条件:


1)适应线路最大纵坡4.8%;


2)适应最长T梁长度40m;


3)适应架设143吨T梁。


二、现有jq40/180架桥机参数:


1.架桥机总长:68m;


2.中托长度:2.2m;


3.反托长度:2.1m;


4.后支腿长度:可以中托为基准根据现场纵坡坡度进行调节,最长3m;最短0.8m;


5.前支腿长度:根据架桥现场实际情况计算得出。


三、架桥机的改造方案


T梁跨径为40m,按照纵坡4.8%计算可得:


40×4.8%=1.92m


由计算可得前后盖梁高差为1.92m

3.1
架桥机前支腿高度的确定


在大纵坡上坡架梁过程中架桥机上纵梁要始终保持水平
,已知9号桥墩高17.341m;10号桥墩高19.261m;T型梁高2m,中托高度为2.2m,所以计算可得:


前支腿高度+10号梁高度=中托高度+T型梁高度+9号梁高度


前支腿高度=17.341+2.0+2.2-19.261=2.28m
大纵度上坡架梁时2.28m在前支腿伸缩行程范围内即可。


3.2

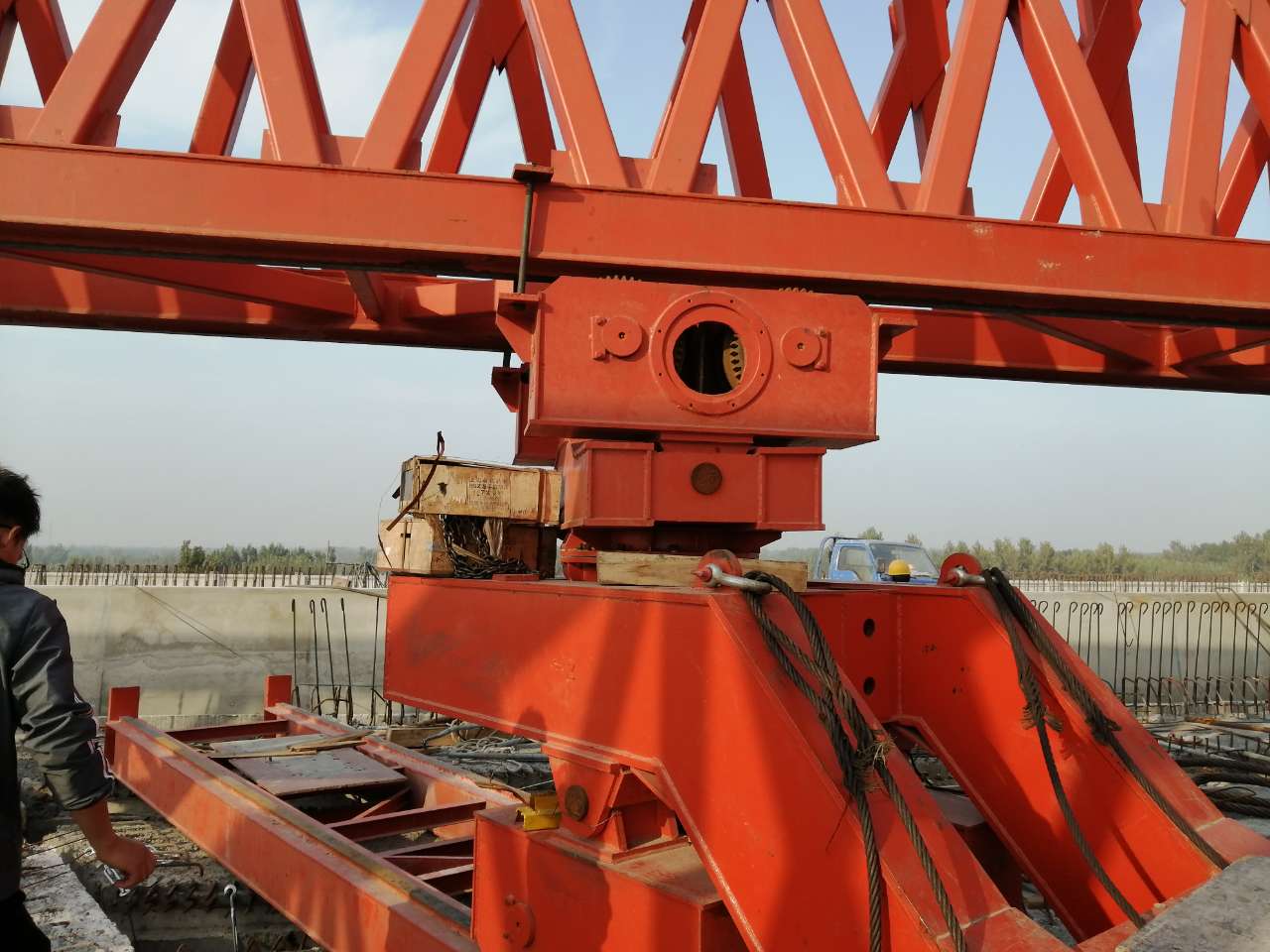

架桥机后支腿改造方案


后支腿以中托高度为基准结合大纵坡坡度进行调整,
已知后支腿可利用油缸进行调节,最大高度为3m;最小高度0.8m,中托与后支相距28m,由此可计算出中托与后支所在桥梁处的高度差,


由计算:28×4.8%=1.344m;


可得中托与后支所在桥梁处的高度差为1.344m;


由于大纵坡上坡架梁过程中架桥机上纵梁要始终保持水平;


后支腿高度=中托高度+中托与后支所在桥梁处的高度差;


后支腿高度=2.2+1.344=3.544m;


由于后支腿能达到最大行程高度为3m,要保持架桥机纵梁水平,所以后支腿需要加垫一个0.544m的枕木最终可使架桥机达到大纵坡上坡架梁的要求。
